Votre Fablab se dote d’une caméra thermique.

« C’est quoi ce truc ? »

C’est une caméra avec deux objectifs :
– l’un traditionnel prend une photo presque classique  (les arêtes des objets sont mises en avant.
– l’autre, thermique, associe une couleur à la température.

« Ok, c’est joli comme gadget, mais a quoi ça peut servir ? »

Ce n’est pas un gadget, la caméra peut être utilisée pour différentes missions :
– Repérer une anomalie thermique sur un appareil : Mon appareil semble chaud. Quelle est sa température ? Est elle normale ?
– Repérer un composant défectueux qui s’échauffe.
– Rechercher une fuite d’eau.
– Rechercher les fuites thermiques d’un bâtiment.

Nous vous proposerons prochainement une sortie découverte thermique de quelques bâtiments. L’idée étant de localiser les points faibles du bâtiment afin d’engager une réflexion sur les priorités d’isolation. Nous commencerons par les bâtiments communaux proches du Fablab, mais nous pourrons ensuite envisager de travailler sur un même secteur avec l’accord des propriétaires respectifs.

Si vous avez des besoins liés au thermique (identification de canalisations, vérification de radiateurs maison ou voiture, recherche de fuites) vous pouvez aussi nous contacter pour en étudier la faisabilité.

La caméra :

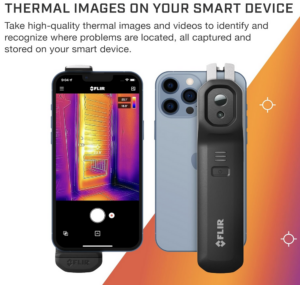

FLIR ONE EDGE

Cette caméra sans fil, communique en wifi avec un smartphone ou une tablette sur laquelle est installée l’application FLIR. Elle peut se fixer sur la tablette ou être manipulée individuellement.
Avantage de la chose, beaucoup de smartphones IOS ou android sont compatibles.

exemples :

Diffuseur de parfum sur prise électrique en infra rouge. Ça chauffe bien plus que je ne l’imaginais 99°C pour le point le plus chaud. Évitons donc de le recouvrir par un rideau ou autres matériaux inflammables.

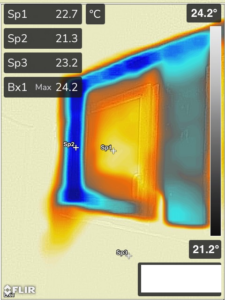

Fenêtre avec isolation partielle. Le double vitrage (Sp1) affiche une température de 22,7°C.
Le mur isolé (Sp3) affiche une température de 23.2°C. Le mur extérieur (Sp2) affiche une température de 21.3°C.
Nous. ne sommes pas encore en plein hiver, mais on entrevoit déjà l’utilité des isolants.
Les valeurs serons plus prononcées quand les températures seront plus extrêmes.

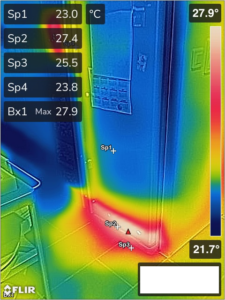

réfrigérateur/congélateur américain.
Effectivement il chauffe… En bas nous avons l’évacuation de la chaleur pour le refroidissement du compresseur.
Plus curieux, cette bande verticale qui correspond au chauffage du joint de porte pour éviter qu’il ne colle. Le distributeur de glaçons est lui aussi chauffé, je le découvre sans l’expliquer.
