Aujourd’hui nous avons mené une petite recherche sur le fonctionnement des LEDs.
Voici donc le fruit de nos recherches :
Une LED ou plutôt DEL ( Diode Electro Luminescente ) en Français est avant tout une diode. Elle ne laisse passer le courant que dans un sens.
Autre propriété, sans résistance d’appoint dans le circuit, elle grille par sur-intensité.
Il nous va donc falloir calculer cette résistance.
Une rapide recherche sur les LEDs nous a fourni la valeur de tension de seuil des LEDs blanches (Vf) : 3,5V https://www.gotronic.fr/cat-leds-5-mm-1293.htm
Ensuite une autre recherche nous indique le calcul de la résistance pour 2 LEDs en série : https://www.astuces-pratiques.fr/electronique/montage-de-led-en-serie-et-resistance
R= (Ualim – nb LED x Uled) / Intensité
pour une alimentation en 9 Volts avec nos 2 LEDs blanches de 3,5V en série, on obtient donc pour une intensité de 20mA :
R = (9 – (2 x 3,5)) / 0,02 = 100 Ohms
Pour finir, une petite recherche des codes couleurs des résistances :
https://www.apprendre-en-ligne.net/crypto/passecret/ohm.html

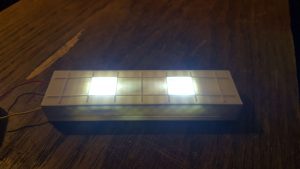

Il n’y a plus qu’à souder le tout pour obtenir ça :
Un joli plafond éclairé pour notre laboM(iniature)
